一、概述

發電機/變壓器在運行中，發生單相接地是常見的故障，故障點出現電弧接地時會進一步擴大定子繞組絕緣損害甚至導致鐵芯灼傷燒結，如不及時發現并快速切除，故障將發展成為相間或匝間短路?；谏鲜鲈颍到y(tǒng)中采用發電機中性點高阻接地，以限制接地電流，防止各種過電壓的危害，取得了現場運行經驗。

保定伊諾爾電氣生產電力中性點保護裝置、過電壓保護裝置及繼電保護裝置。裝置采用不銹鋼合金電阻，公司生產了ENR-FNR/BNR/DR系列中性點接地電阻柜,包括ENR-FNR發電機中性點接地電阻柜，ENR-BNR變壓器中性點接地電阻柜，ENR-DR高阻柜（低壓電阻柜），分別應用于各種設備的中性點保護范圍內。在熱力和電氣性能上，能滿足電力中性點對設備的要求，具有耐受溫度高、電阻率高、電阻溫度系數小，同時又具有抗拉韌性好等機械性能，是0.4kV～35kV發電機組/變壓器系統用成套裝置。目前，我公司生產的該類裝置已經應用于城市供電系統、電廠、地鐵、冶金及石化等系統。

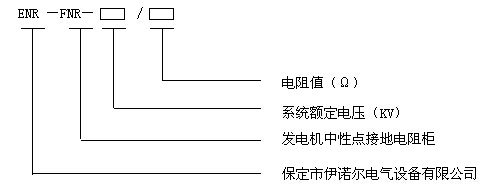

二、型號說明

三、訂貨須知

訂貨時請告知以下參數：

1、系統額定電壓：(kV)；

2、短時允許電流：（A）；

3、標稱電阻值：（Ω）；

4、短時允許通流時間：（S）；

5、接地變?nèi)萘?/span>（如需要）：（kVA）（或短時允許電流：A）；

6、外殼形式：戶內型或戶外型；

7、柜體材質：冷軋鋼板或不銹鋼；

8、外殼顏色：按用戶要求定做，如無特殊要求，則采用電腦灰；

9、進出線方式：上進下出、下進下出、側進側出、側進下出、客戶可選；

10、柜內是否裝零序CT：CT變比及容量。
注：客戶有其它要求可在定貨時面談或提供書面要求。

  根據不同的使用條件,電阻柜分為戶內型和戶外型。進線方式可采用上進下出和下進下出等,采用上進下出時柜體頂端裝有穿墻套管。柜體頂部裝有吊環便于吊裝。電阻柜電壓等級主要為3-66KV。

    電阻柜當定子發生一點接地時,可限制接地電流在很小的數值,并有效抑制電弧接地暫態過電壓,發電機中性點經高阻接地能有效抑制發電機接地故障電流,從而有效防止發電機定子繞組燒毀,并降低電弧接地暫態過電壓。電阻柜電阻單元用耐高溫絕緣子連接。

    保定伊諾爾電氣公司在多年的生產過程中和實際運行中積累了的實踐經驗,是您設備采購的理想選擇!

如需詳細產品資料可聯系保定伊諾爾電氣客服0312-3265117 3265127。
